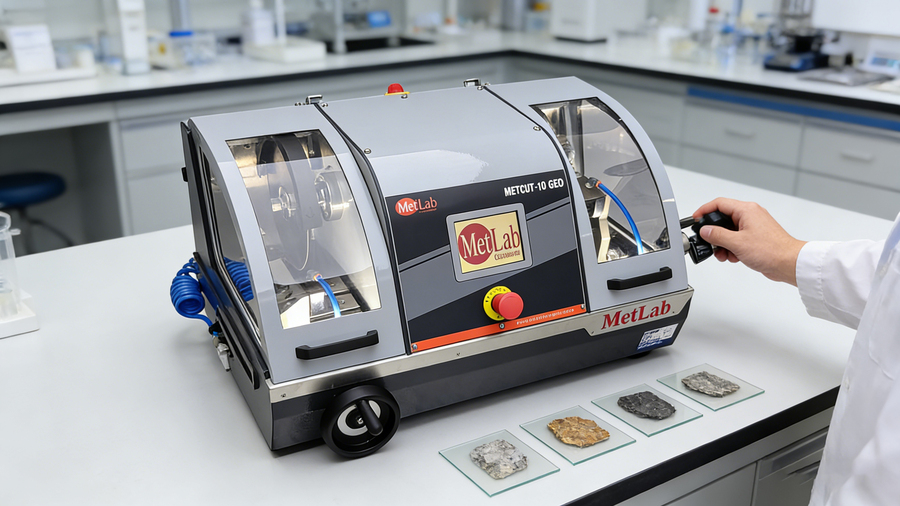

| METCUT-10GEO 岩相精密切割&研磨一体机技术参数 |
| 电源 | 220V，单相，50Hz |
|
|
| 电机功率 | 1Hp(750W) |
|
|
| 控制 | 触摸屏控制 |
|
|
| 切割能力 | 60mm |
|
|
| 减薄能力 | 70μm，30µm |
|
|
| 金刚石切割片直径 | 10in(254mm) |
|
|
| 金刚石杯形砂轮直径 | 10in(250mm) |
|
|
| 轴心孔径 | 1.25in(31.75mm) |
|
|
| 切割片/砂轮转速 | 100-3000rpm，增量 1rpm |
|
|
| 切割平台（W x D） | 150×170mm |
|
|
| T 型槽 | 8mm |
|
|
| 真空卡盘 | 22×45mm，50×75mm |
|
|
操作方式 | 切割：X 轴（横向）测微计旋钮定位，行程 20mm，进给精 0.005mm |
|
|
| 切割：Y 轴（纵向）手动切割，行程 224mm |
|
|
| 研磨：Y 轴（纵向）手动研磨，数字测微计控制，进给精度 0.001mm |
|
|
| 真空系统 | 独立真空系统，0.75Hp(550W)，8.5CFM，15Micron |
|
|
| 进水、出水、气路 | 进水管（OD.）8mm；出水管（ID.）32mm；气路管（OD.）12mm |
|
|
| 薄片粘结台 | 8 个压簧，（选配） |
|
|
| 安全系统 | 仓门安全联锁；除非作业停止，否则无法打开仓门；醒目的急停开关 |
|
|

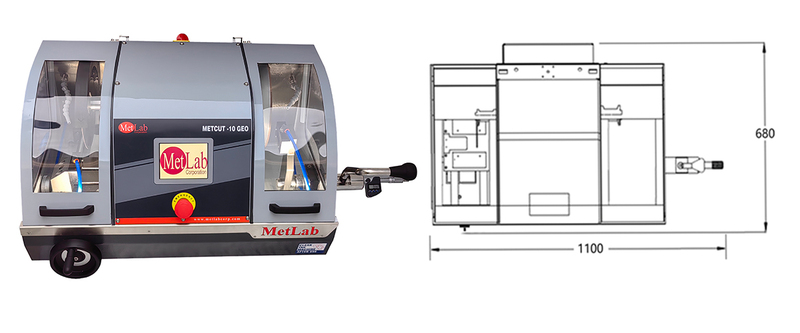

| 尺寸（W x D x H） | 主机：1100×680×450mm，真空泵：400×400×460mm |
|
|
| 重量 | 主机：130kg，真空泵：28.5kg |
|
|
